微星MEG AI1000P PCIE5采用了全模组设计,通过了80PLUS白牌认证,典型负载条件下转换效率可以达到93%。
在做工方面,微星MEG AI1000P PCIE5采用了全桥LLC技术,内部为日系电容,搭载微星MEG SILENT GALE P12风扇,即使在满载状态下,噪音也仅有22.7dBA,近乎无声,当负载低于40%(500W)时智能停转。
这款电源还原生支持PCIe 5.0供电,提供了+12VHPWR接口和供电线,无需转接线,并且+12VHPWR输出功率高达600W。
微星MEG AI1000P PCIE5电源与众不同的地方,就是设计了一个Mini USB接口,连接到主机之后,就可以实时查看电源的运行状态,而且还能在单路12V和多路12V之间自由切换输出模式。
图赏:全日系电容 输出接口丰富程度堪比2000W电源

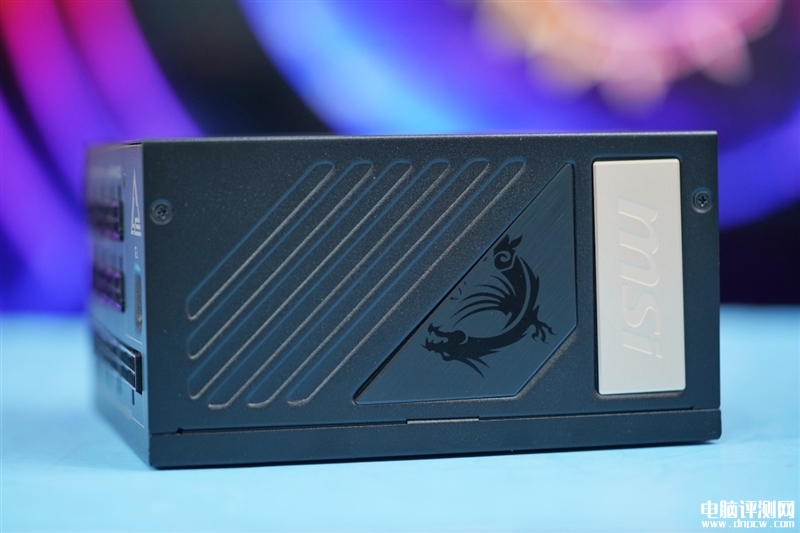

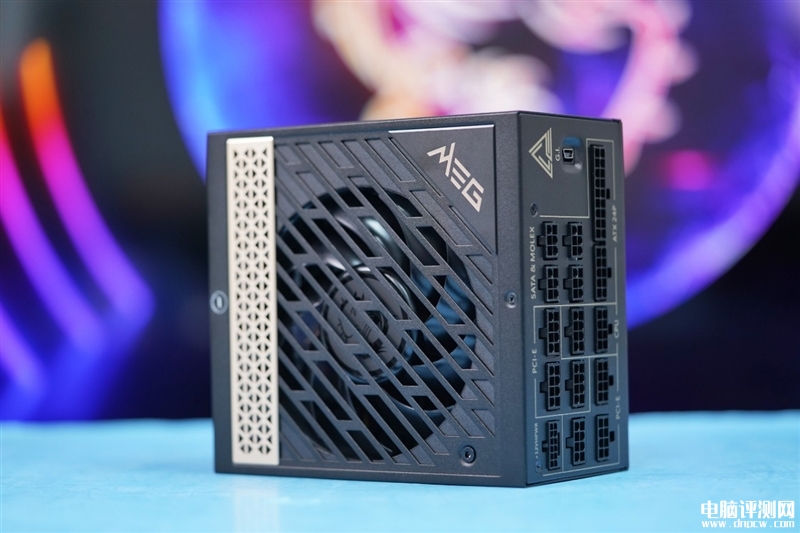

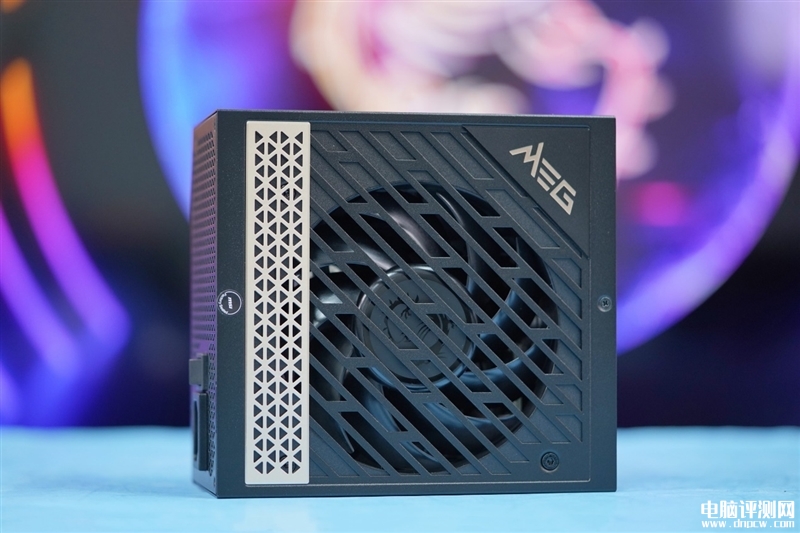

大部分白金电源长度都在20cm左右,而微星MEG AI1000P PCIE5电源仅有16cm,对机箱的兼容性更好。

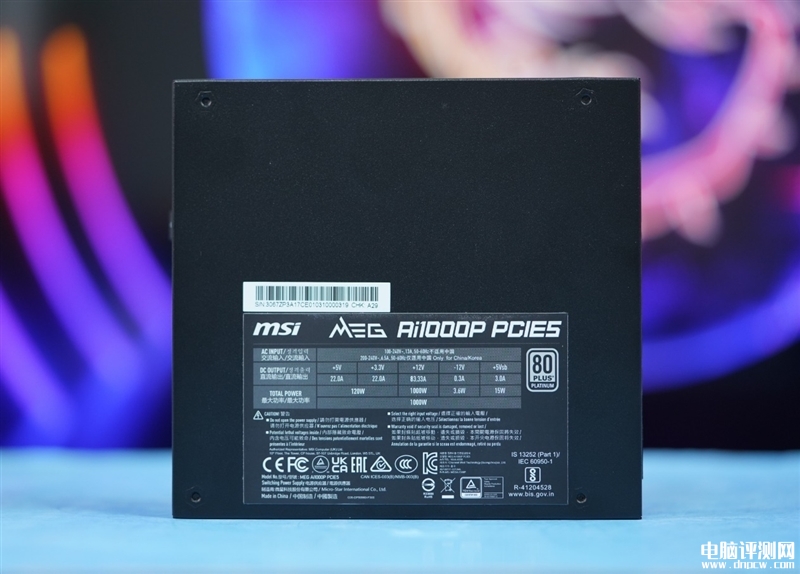

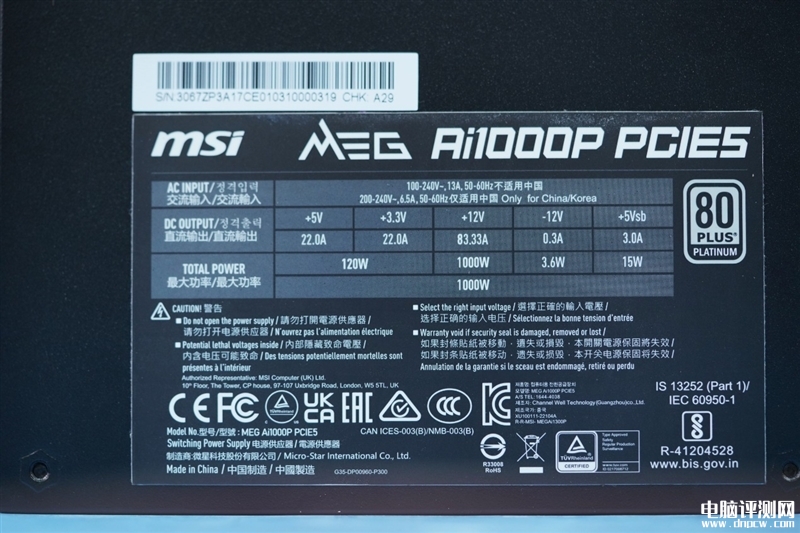

电源铭牌。
支持100~240V宽幅输入。
单路12V输出设计,最大电流83.33A,12V输出功率刚好1000W,仅12V这一项达到了额定功率的数字。

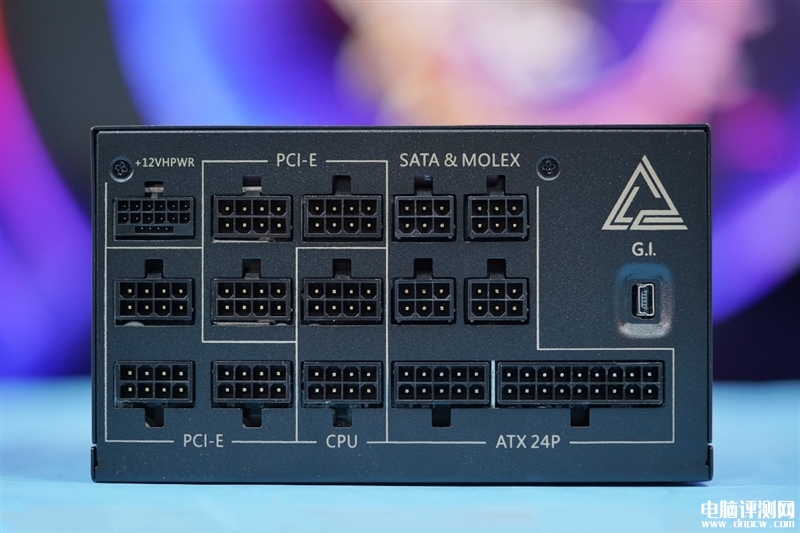

虽然只有1000瓦功率,MEG AI1000P PCIE5电源的接口却多得有点让人不敢相信。
一共有6组PICe 8 Pin接口、2组CPU 8Pin接口。
4组大5Pin SATA输出接口,最多可以支持16块硬盘。
右上是12VHPWR供电接口,支持600W功率输出,能够原生支持RTX 4080/4090,无需转接线。
右下角是18+8Pin主板供电接口。

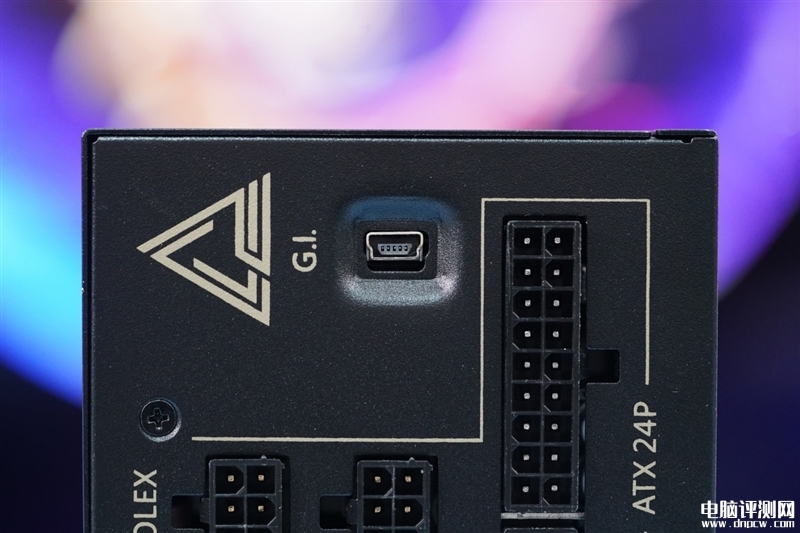

右侧中间有一个很古老的Mini USB接口,也就是GI接口,可以连接电脑的USB-A接口来监控电源的运行状态。
电源接口以及散热窗口。
电源线程采用的是压纹编织线,虽然价格昂贵,但更加耐高温、易折叠和拉伸。

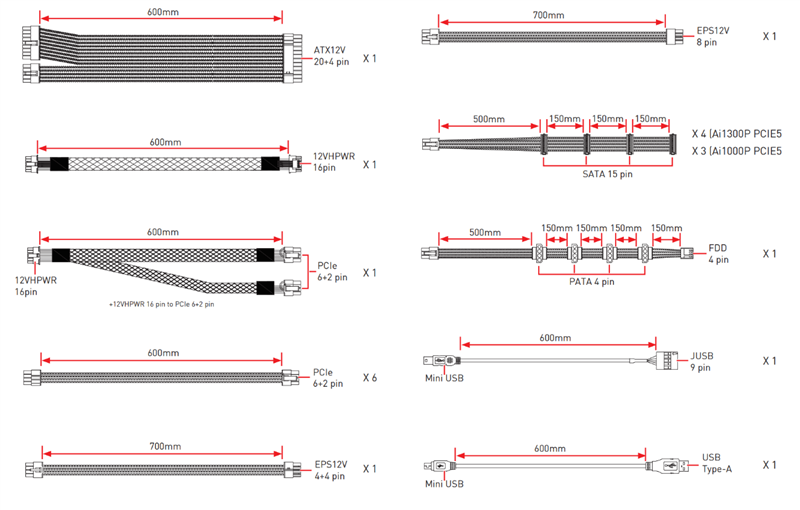

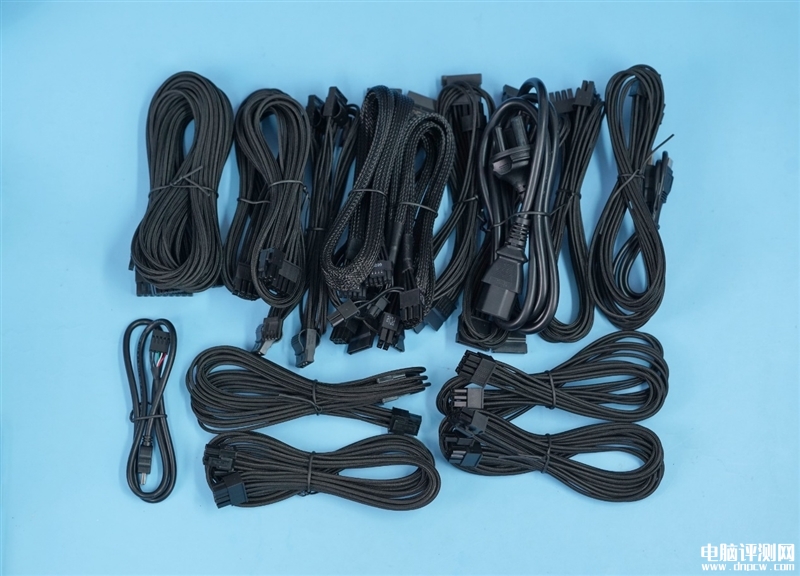

附赠的线材:
M/B 24Pin x1;
1x12VHPWR,长度600mm。
1x12VHPWR转接线,长度600mm。
CPU 4+4Pin x1;
CPU 8Pin x1;
PCIe(6+2)Pin x6,共6个6+2Pin端口;
4xSATA x3,共12个Sata接口,当然电源上4个插口插满的话,能支持16个硬盘;
大4Pin x1,上面有4个大4Pin端口和一个FDD 4pin接口。
以下是电源拆解。

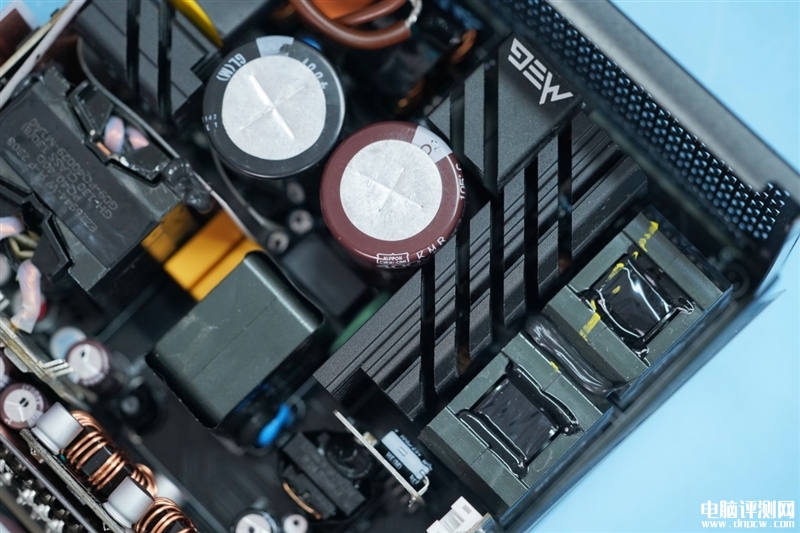

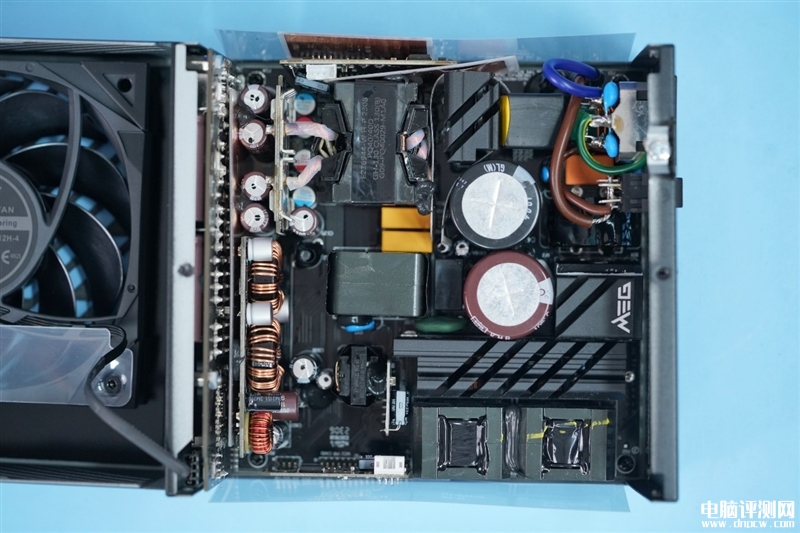

很难相信这是一个千瓦电源的内部做工,堆料程度比很多1250W电源还要夸张。
特别是电源内部还穿插了安装了不少散热片,可以降低温度,延长电容使用寿命。

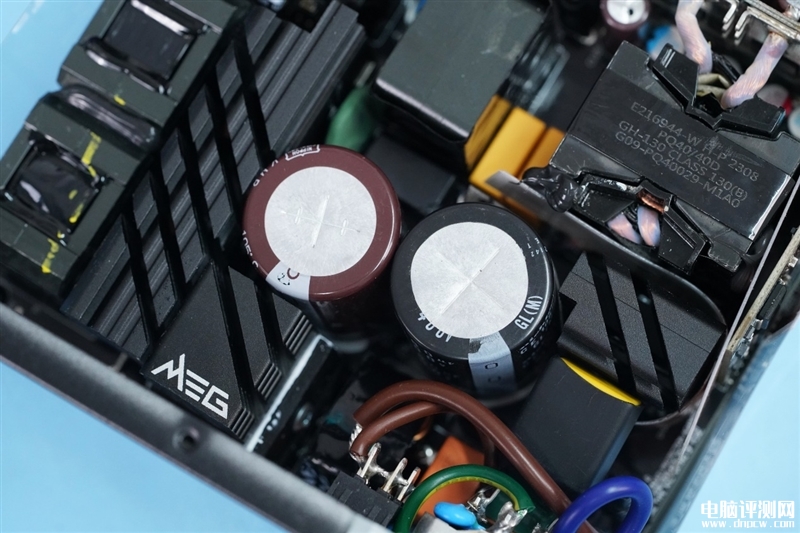

2个日本尼吉康高压滤波电容。
耐压400V、耐高温105度,容量630μF,2个加起来总量1260μF,不要说1000W的额定功率,就算是1300W也绰绰有余。

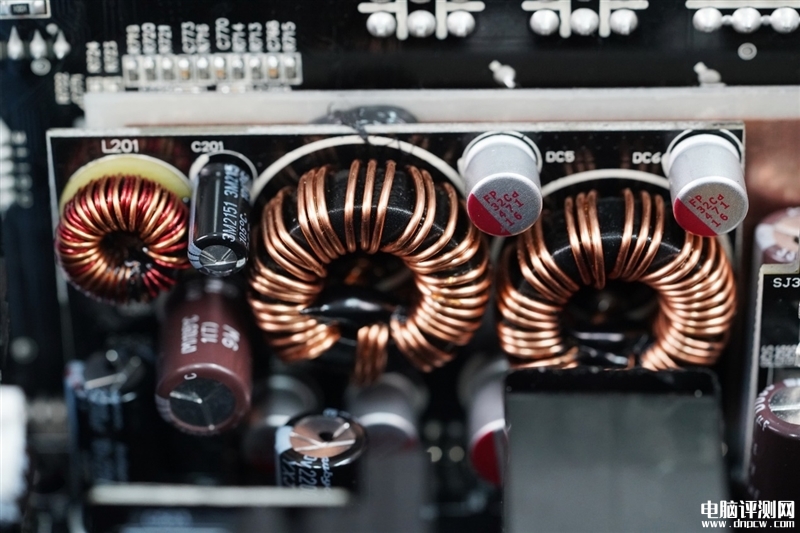

DC-DC转换器,3.3V与5V都是从电源12V转换而来,没有这个电路的电源几乎无法提供90%以上的转换效率。
软件体验:电源运行状态一目了然、还可自由切换单路/多路输出模式
MEG AI1000P PCIE5电源电源的特别之处在于可以通过 USB数据线连接电脑,然后在MSI Center中查看甚至更改电源的运行状态。
这个GI接口连接主板USB插针或者I/O接口处的USB接口都行。

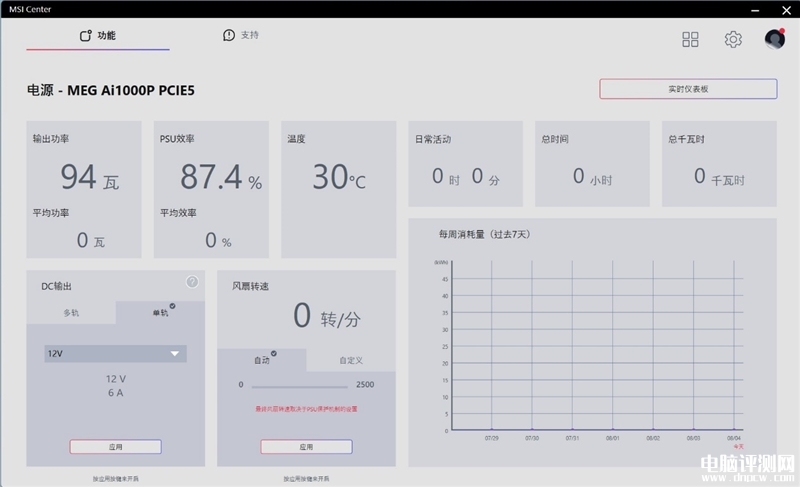

这就是待机下运行状态,可以看到电源的输出功率、转换效率、温度、风扇转速、运行时长以及总计消耗电量。
在94W输出功率下,电源风扇是完全停转的。

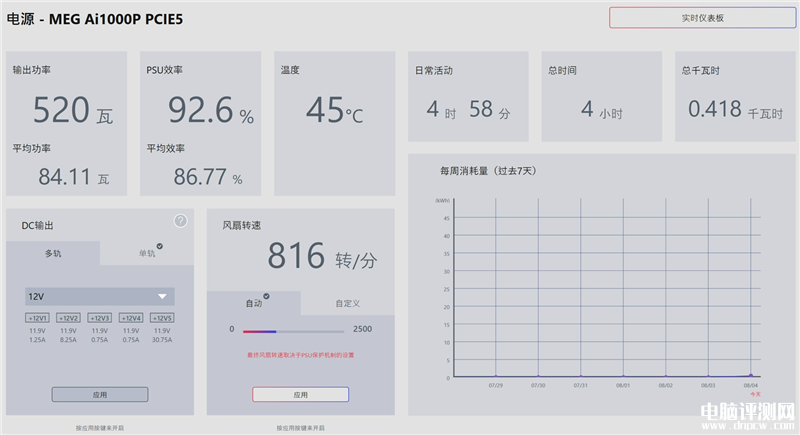

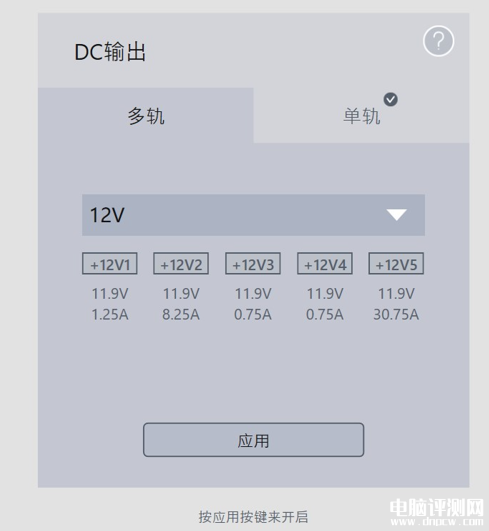

左下角可切换单路和多路状态,可以根据自己的使用需求选择是否切换。

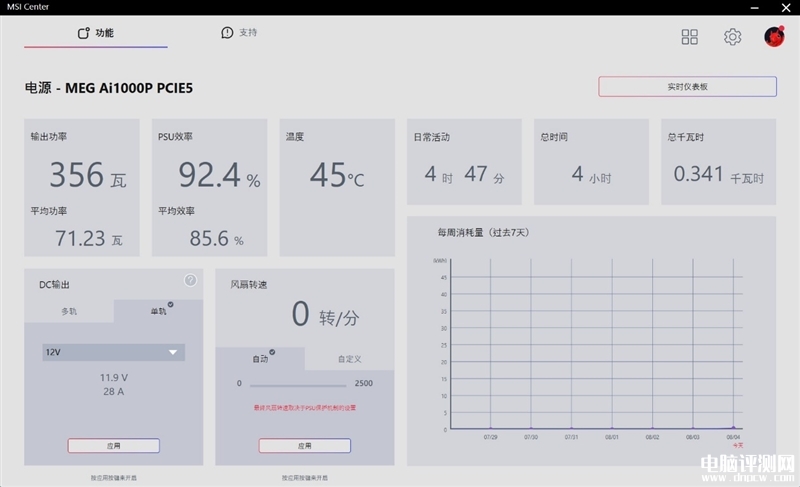

稍微提升负载到356W,此时转换效率92.4%,温度45度,风扇依然0转。
以658W功耗运行一段时间,电源转换效率92.8%,温度依旧45度,风扇转速842RM,这个转速对于12cm风扇而言,基本上是听不到什么声音的。

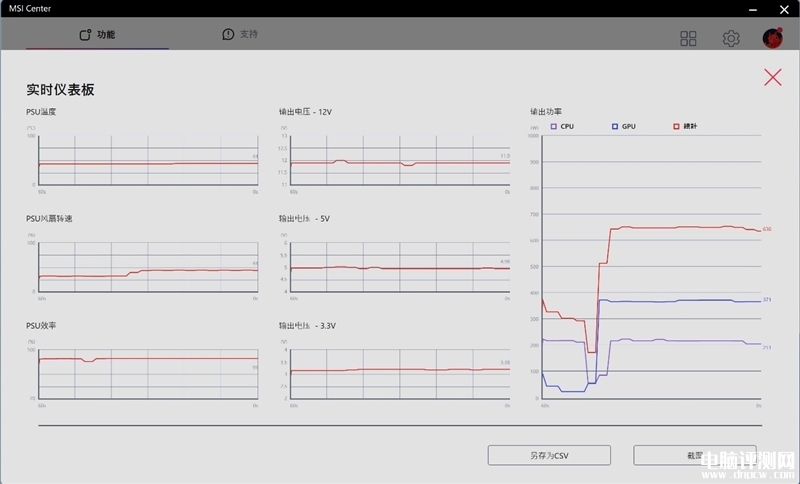

点击界面右上角,可以查看实时仪表盘。
我们双烤的时候GPU功耗371W,CPU功耗211W,整机功耗638W,此时电源温度仅有44度,风扇转速44%,几乎无声。12V输出电压为11.9V转换效率93%。
转换效率和电压稳定性测试:典型负载转换效率92.8%、12V满载电压偏移仅1%

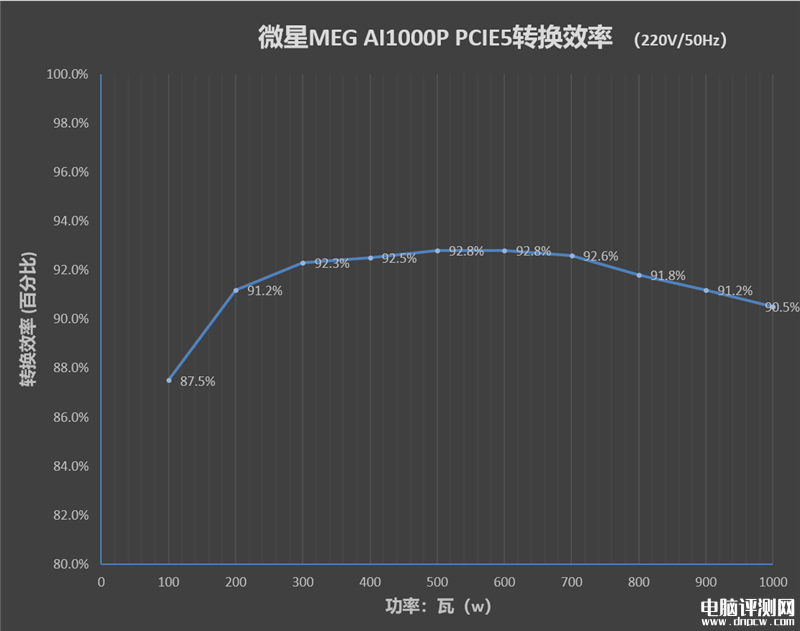

1、转换效率测试
在220V/50Hz的市电环境下,微星MEG AI1000P PCIE5电源的转换效率几乎全程保持在90%以上。
在20%负载下,转换效率接近达到了91.2%,比白金电源的标准还高了1.2%。
在50%负载下,转换效率接近达到了92.8%,同样也高于白金电源92%的要求。
满载状态下,转换效率依然高达90.5%,白金电源的标准则是满负载转换效率90%以上。

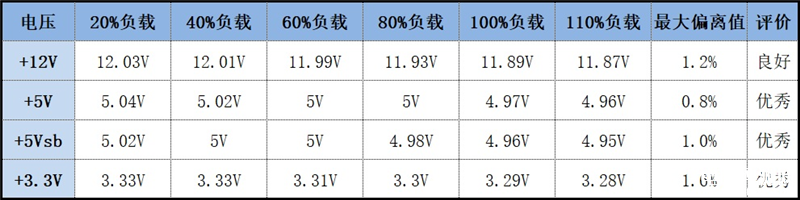

2、电压偏移测试
对用户而言,电源除了转换效率之外,最重要的一个参数指标就是电压偏移值。
电源输出电压过高会造成硬件超载运行;输出电压低到一定程度(一般是超过10%),为了满足硬件的功率需求会不断增加输入电流,最终烧毁硬件。
对此Intel给电源制定的标准是电压偏移值上限不能超过5%。
+12V主要用于CPU、显卡、硬盘以及各种风扇的供电,微星MEG AI1000P PCIE5电源在20%负载是电压偏移值在1.2%以内,即使是100%负载,实际输出电压也有11.87V。
3.3V的偏移值全程控制在1.6%以内,也很稳定。
5V主要用于给USB接口供电,同时也能给硬盘、光驱和主板的某些电路供电。测试中,最大偏移值为0.8%,表现也很好。
5Vsb这个电压是电源直通外设的,主要用来给USB接口供电,即便关机的情况下对应的USB接口依然可以工作。
3、RTX 4090烤机测试

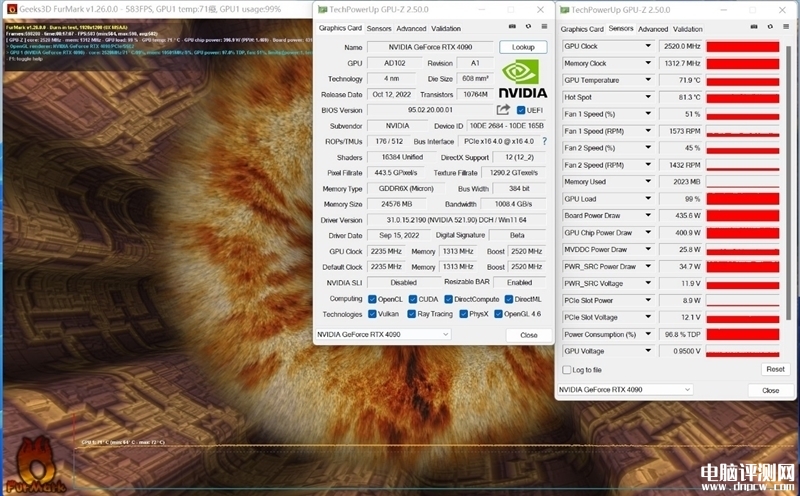

我们将RTX 4090满载烤机20分钟,GPU烤机功率440W,12VHPWR电源线提供的电压为11.9V,主板PCIe插槽提供的电压为12.1V,电压偏移都在1%以内。
总结:单路/多路自由切换 可更好满足各种使用环境
一般而言,额定1000W的金牌电源,我们都会建议大家买单路12V输出的,这并不是说多路电源不好,而是在装备超大功率的硬件时(大于500W),单路会比多路更容易满足高功率设备的供电需求。但如果你有多个设备,比如多路显卡,多路CPU的时候,这个时候多路电源在安全性方面会好于单路电源。
微星MEG AI1000P PCIE5电源完美的解决了这个问题,你可以直接在 MSI Center中更改电源的输出状态。另外即便是多路12V输出,这款电源每一路也能提供30A以上的大电流,可以满足RTX 4090之外其他所有桌面显卡的供电需求。
这款电源还提供了原生12VHPWR供电接口,输出功率可达600W。可能会有很多同学担心RTX 4090烧卡事件重演。
但事实上,只要你做好机箱内部空气流通,不让显卡热量留在机箱内加热供电接口,是能有效规避烧卡的现象发生。
我们测试平台长期使用RTX 4090显卡,也根本没有担心过烧供电接口的事情。
再来说说微星MEG AI1000P PCIE5电源本身,这款电源内部电路完整,用料和做工也都是业界一流的水平。典型负载下转换效率高达92.8%的转换效率,而白金电源的要求是92%。
在电压偏移方面,这款电源即便是在满负载状态下,12V的输出电压也能做到11.9V,偏移值仅为1%,远优于5%的安全供电标准,可以最大限度保证系统稳定运行,也能保证硬件的安全。
