电脑装机教程:组装电脑主板跳线接口详细介绍 主板接口图解大全

电脑装机教程:组装电脑主板跳线接口详细介绍 主板接口图解大全,权威硬件评测网站,www.dnpcw.com

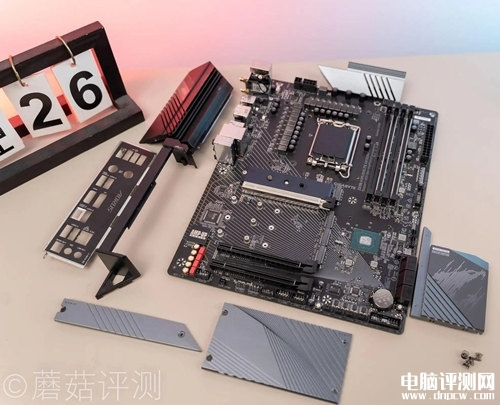

电脑主板跳线是新手装机的难点之一,基本上解决这个问题装机就可以轻松完成了,目前很多主流的主板接针形状和颜色都相似,但是接口位置和数量还是有些区别的,下面就为大家介绍电脑主板的各种接口以便更好的学习主板跳线连接。

F_AUDIO:前置耳机与麦克风的接口

SPDIF_O:数字同轴音屏接口

SYS_FAN(也叫CHA_FAN):系统散热风扇插口,接入机箱风扇

COM_A:串行通讯接口

USB20_1/2:USB 2.0 传输接口

CLR_CMOS_BT:清理CMOS的相关数据,俗称“清bios”

SPEAKER:微型喇叭,用于报错

电脑装机教程:组装电脑主板跳线接口详细介绍 主板接口图解大全,权威硬件评测网站,www.dnpcw.com

LED_C:12V RGB接口(4针脚),5V ARGB接口(3针脚)

电脑装机教程:组装电脑主板跳线接口详细介绍 主板接口图解大全,权威硬件评测网站,www.dnpcw.com

F_PANEL(也叫 JFP1):(机箱跳线,一一对应)

PWR_LED:电源指示灯、PWR_SW:开机键

H.D.D. LED:硬盘指示灯、RESET SW:重启键

电脑装机教程:组装电脑主板跳线接口详细介绍 主板接口图解大全,权威硬件评测网站,www.dnpcw.com

要注意,POWER LED和HDD LED 有+-之分。

电脑装机教程:组装电脑主板跳线接口详细介绍 主板接口图解大全,权威硬件评测网站,www.dnpcw.com
电脑装机教程:组装电脑主板跳线接口详细介绍 主板接口图解大全,权威硬件评测网站,www.dnpcw.com

SATA3G_12/34/56:SATA II硬盘接口

USB30:USB 3.0 传输接口

主板供电、内存插槽

电脑装机教程:组装电脑主板跳线接口详细介绍 主板接口图解大全,权威硬件评测网站,www.dnpcw.com

CPU_FAN:CPU散热器专用接口、CPU供电、CPU接口

CPU_PUMP(也叫CPU_OPT、AIO_pump):水冷泵专用接口

电脑装机教程:组装电脑主板跳线接口详细介绍 主板接口图解大全,权威硬件评测网站,www.dnpcw.com

PCIE X 1:独立网卡、独立声卡等接口

PCIE X 4:PCI-E 固态硬盘接口

PCIE X 16:显卡接口

M2:M.2 固态硬盘接口

电脑装机教程:组装电脑主板跳线接口详细介绍 主板接口图解大全,权威硬件评测网站,www.dnpcw.com

PS/2键鼠通用接口、USB 2.0接口(黑色)、DVI接口、HDMI接口

type-C接口、网络接口、USB 3.0接口(蓝色)

电脑装机教程:组装电脑主板跳线接口详细介绍 主板接口图解大全,权威硬件评测网站,www.dnpcw.com

音频接口(颜色区分)

蓝色:声道输入 绿色:前置扬声器输出 粉色:麦克风输入

橙色:中置和重低音 黑色:后置扬声器输出 灰色:测置扬声器输出

电脑装机教程:组装电脑主板跳线接口详细介绍 主板接口图解大全,权威硬件评测网站,www.dnpcw.com

主板用料不同,接口也会有所增减,因此以上接口仅通用大部分主板,仅供参考。
